国产人妖在线视频I午夜av一区二区三区I国产色一区二区I一级片视频在线观看I一级毛片儿I亚色图I丁香花一区二区I超碰97在线免费I久久精品中文字幕I日韩在线视频观看免费I无码中文字幕色专区I欧美专区亚洲专区I国产tv在线观看I2024最新黄色网址I日本老妇高潮乱hdI成人免费入口I日韩精品视频在线看I国产传媒在线播放I一本岛视频在线观看I自拍日韩亚洲一区在线I国产成人亚洲综合a∨婷婷I国产精品2019I色亚洲天堂Iav黄色免费I欧美大尺度视频

一、文章概述

MAX相是一種相對較新的材料家族，具有超過150種不同的組成，由于其金屬和陶瓷性能的結合而受到了相當大的關注。以Cr2AlC為基質，以碳、碳化硅和氧化鋁短纖維為二次相，生產了三種不同的陶瓷基質復合纖維(CMCs)。采用固態(tài)反應合成Cr2AlC粉體，然后與纖維混合，并采用現(xiàn)場輔助燒結技術進行完全致密化。氧化鋁纖維的抗氧化性好，無明顯缺陷或降解，氧化鋁層附著良好。

二、圖文導讀

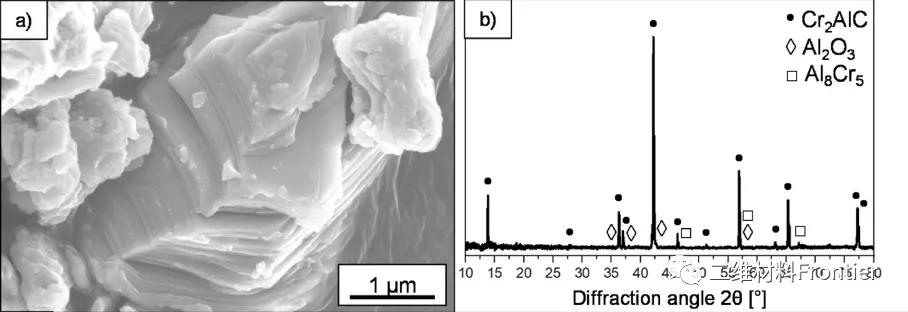

圖1.Cr2AlC的掃描和XRD圖。

圖a)是粉末顆粒掃描圖、圖b)是Cr2AlC粉末的XRD圖。

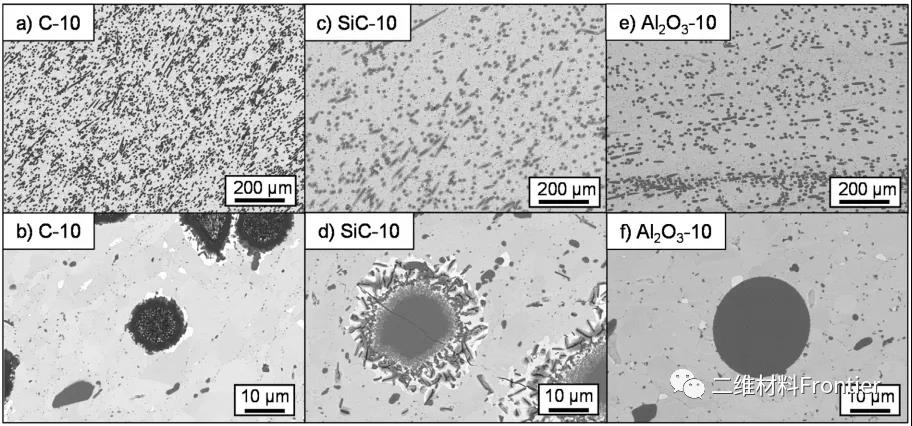

圖2.燒結復合材料在不同放大倍數(shù)下的拋光橫截面。

上圖中，a）是含10wt%的復合材料；b）是碳纖維；圖c）和d)是碳化硅纖維；圖e）和圖f）是氧化鋁纖維的概述和詳細視圖。

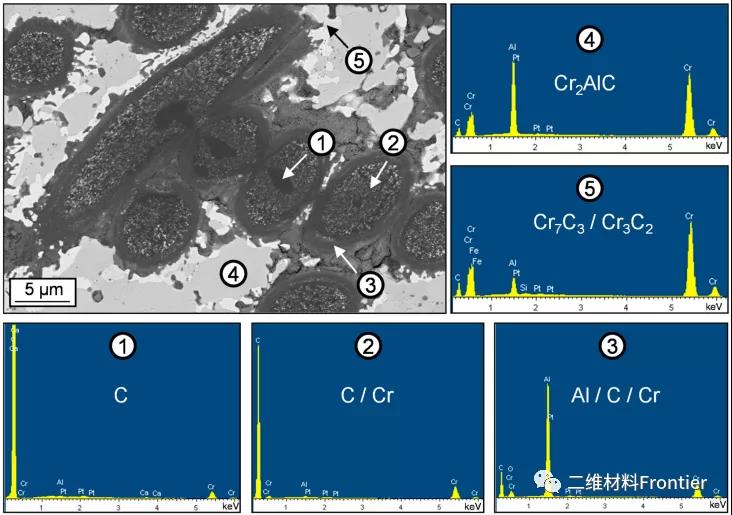

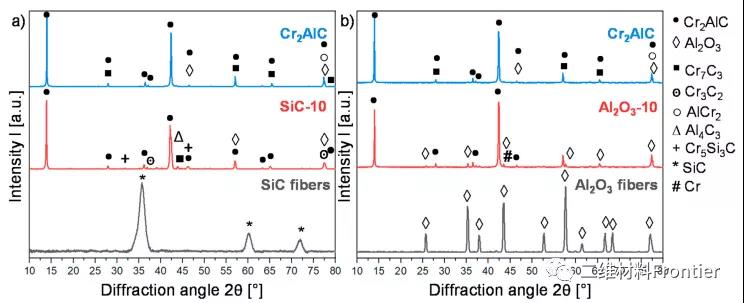

圖4.)Cr2AlC、Al2O3-10、氧化鋁纖維、SiC-10和碳化硅纖維的衍射圖。

圖5.SNMG-40薄膜在柔性不對稱超電容器中的應用。

如上圖，可以看到在不同彎曲角度下的電容保持，插入上述設備中，顯示設備可以在彎曲狀態(tài)下為LED供電。

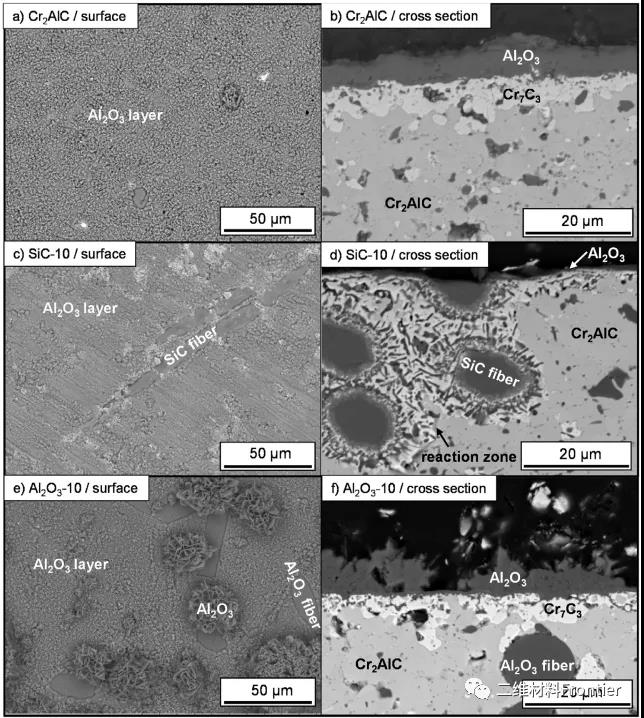

圖6.在1000℃下、a)Cr2AlC、b)SiC-10和c)Al2O3-10，50h后的表面和橫截面。

三、全文總結

本研究最重要的結果是Al2O3-10在現(xiàn)實氧化環(huán)境中的氧化反應。在1200℃下形成500次循環(huán)的保護性、粘附良好的氧化鋁層和C纖維在這次測試中存活下來，沒有任何損傷或可見的顆粒生長。在氧化鋁層的下面形成了Cr7C3層。總的來說，本實驗結果對進一步發(fā)展陶瓷纖維max相材料非常有前景。
